Toepassingen/Uitleg

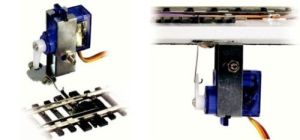

Hier ziet u 3 toepassingen van de PECO wisselmotor.
Lees de tekst onder de afbeelding.

1. Rechtsboven is de meest gebruikelijke, waarbij de motor onder de treintafel wordt gebouwd en de bedieningshandle door een betrekkelijk klein gat wordt gevoerd. Hierbij wordt een montagestrip PL-9 op de motor gemonteerd en kunt u een schakelunit PL-13 (zoals in de linker figuur afgebeeld) eronder plaatsen.
2. Ook kunt u de motor laten inzinken in de treintafel, door een passend, groter gat te maken (linksboven). In dat geval is ook de schakelunit PL-13 onder de motor gemonteerd.
3. De derde mogelijkheid, vaak toegepast in situaties, waarbij de wisselmotor niet "verstopt" hoeft te worden, zoals in schaduwstation e.d., door de motor gewoon bovenop de treintafel te plaatsen, waarbij een PL-12 adapter gemonteerd wordt om de verbinding met het wissel te maken. Dat scheelt natuurlijk ook een hoop werk, wat dan niet nodig is.

P.S. De schakelunit PL-13 is natuurlijk in alle 3 de gevallen bruikbaar.

Voor nog meer informatie kijkt u a.u.b. in de afdeling "Introducties en techniek"
